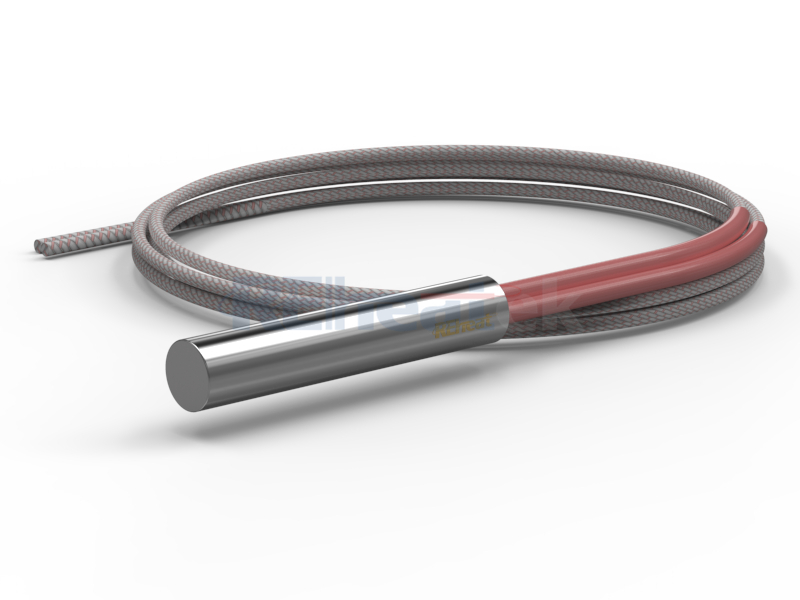

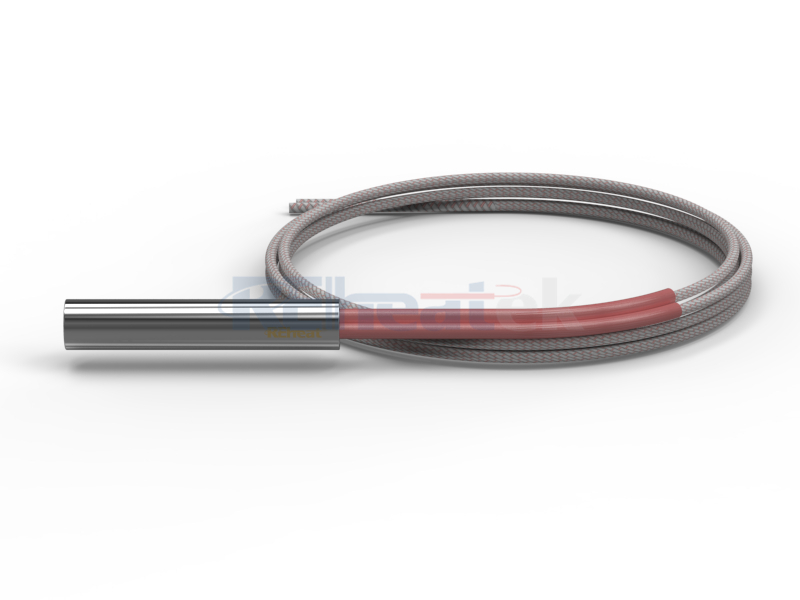

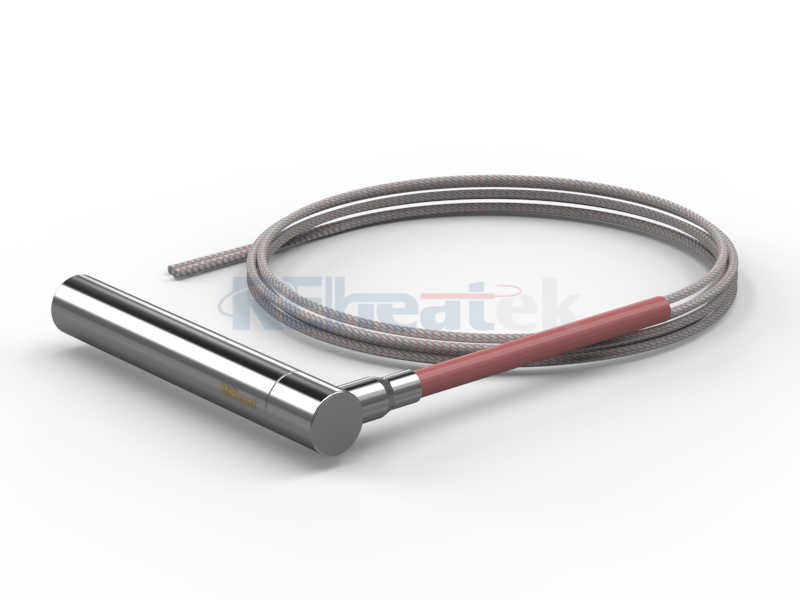

220v電熱管圖片

我們從電加熱管最基本的四種接線方法來分析：

1、串聯：串聯的話，電加熱管的總電壓等于各相電壓之后。那么三根220V的加熱管的總電壓是220*3=660V.顯然不是用這種接線法。

2、并聯：并聯的話，電加熱管的總電壓等于各相電壓。那么三根220V的加熱管的總電壓是220V,因此也不是接380V的電源。

3、三角形接線法：在這種接線的情況下，電加熱管的總電壓等于各相電壓。也就是說三根220V的加熱管應該接220V的電源。

4、星型接線法:使用這種接法，電加熱管的總電壓等于各相電壓*1.732。也就是說三根220V的加熱管應該接220*1.732約等于380V的電源。
發熱管大多是星形接法，多根一組接法是把三組加熱管的一端并起來接零，另一端接A.B.C三相電源,那么每組的工作電壓220V,可以使用220V加熱管,三角接法是加熱管的二端分別與另外二根加熱管一端相連,組成三角型,相連處各接一根線A,B,C三相電源。三角型接法只能用于380V發熱管。星形接法是三相交流電源與三相用電器的一種接線方法。把三相電源三個繞組的末端、X、Y、Z連接在一起，成為一公共點O，從始端A、B、C引出三條端線。是由頻率相同、振幅相等而相位依次相差120°的三個正弦電源以一定方式連接向外供電的系統。
